如何使用硫酸法來生產(chǎn)鈦白粉？
如何使用硫酸法來生產(chǎn)鈦白粉？
鈦白粉是一種白色無機顏料，無毒、不透明性、白度和光亮度都很好，它的分子式為二氧化鈦TiO2是一種多晶化合物，它的質(zhì)點呈現(xiàn)的排列非常的具有規(guī)則，帶有格子構(gòu)造。按照晶體的形態(tài)可以分為金紅石型和銳鈦型這兩種結(jié)構(gòu)，按照制造工藝又可分為硫酸法鈦白粉和氯化法鈦白粉，現(xiàn)在世界上鈦白粉的主要生產(chǎn)方式以氯化法為主，今天我們主要聊一聊如何使用硫酸法來生產(chǎn)鈦白粉。

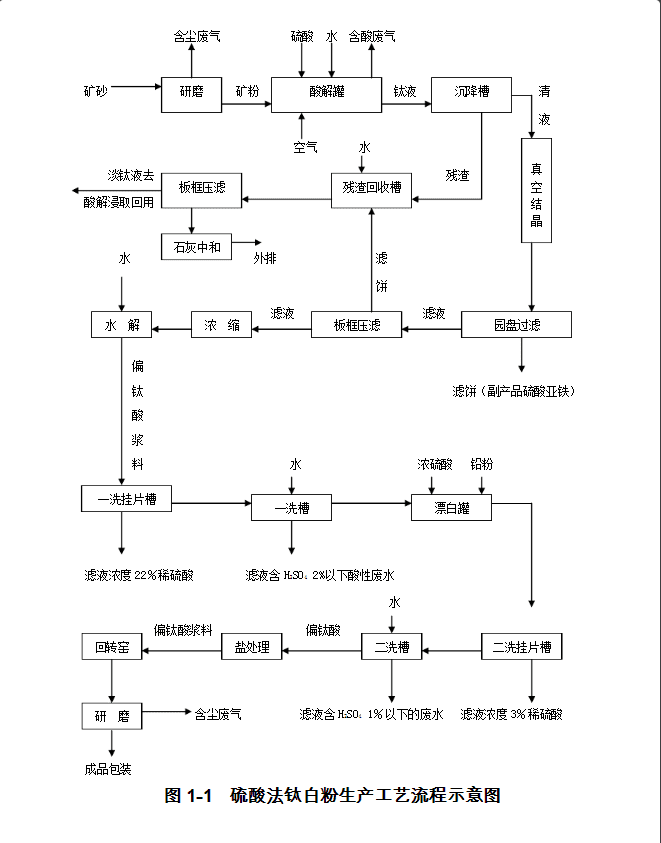

用硫酸法生產(chǎn)鈦白粉的流程：
1、酸解
鈦鐵礦或鈦渣經(jīng)過研磨和干燥之后，用高濃度的硫酸在150-180℃左右的溫度下進行酸解，白鈦石、人造金紅石和金紅石不溶于硫酸，因此不能用硫酸法來制造。鈦鐵礦中的鈦含量越低，所用硫酸的稀釋程度就越高，因此處理巖礦，合適的酸濃度為85%，而處理鈦渣，硫酸濃度一般為91%-92%。
酸解過程就是將三價鐵還原成二價鐵，因為三價鐵會吸附在二氧化鈦粒子的表面，造成鈦白粉的白度降低，所以在整個生產(chǎn)過程中要始終保持二價鐵是最重要的。
硫酸法產(chǎn)生的污染物大多來自于酸解過程中產(chǎn)生的硫氧化物、酸霧和夾帶的未反應原料粒子在短時間內(nèi)釋放出來，釋放出大量的含酸的氣體氣，其主要污染物是二氧化硫和酸霧。
2、沉降精濾
冷卻酸解溶液、固體惰性物質(zhì)和未反應的原料殘余物溶液從酸解罐的底部全部排放到沉降池中，沉降精濾的主要目的是去除鈦礦雜質(zhì)中形成的可溶性殘余物這些殘余物中可能含有硅石、鋯石、硫酸石、白鈦石或金紅石，往里面加入酪蛋白、淀粉或其他有機絮凝劑，液體便通過簡單的重力分解沉淀在沉降池中。
沉降池中的固體物質(zhì)去除后，先用廢酸洗滌，回收未反應的原料，然后再用水清洗掉殘留液。沉降后的鈦液通過精濾除掉細小的殘余粒子，然后將這些濾渣與沉降池中收集的其他固體物質(zhì)送往堆放場。
3、水解
將可溶性硫酸氧鈦在90℃時水解成不溶于水的水合二氧化鈦沉淀物或稱偏鈦酸，以獲取所需粒度的水解產(chǎn)物，嚴格控制如加熱速度、鈦液的二價鐵離子和四價鈦離子含量以及其他因素等，其中避免出現(xiàn)三價鐵離子是這個環(huán)節(jié)最重要的因素。
為控制水解的速度、過濾洗滌的性能和最終產(chǎn)品的細度及質(zhì)量指標，就需要在水解時加入
晶種，晶種的加入方式有兩種：自身晶種和外加晶種，自身晶種是在水解時預先加入水解鈦液和水所產(chǎn)生的晶種進行水解工序，不需要再另外制備晶種。外加晶種是向鈦液中加入經(jīng)另外制備的金紅石或銳鈦型晶種。
水解沉淀物漿料經(jīng)過濾、洗滌后，在還原條件下用硫酸酸浸以除去最后微量吸附鐵和其他金屬，即通常所說的漂白，此步驟是硫酸法中產(chǎn)生廢酸的主要原因。
4、煅燒
水合二氧化鈦在900-1250℃下煅燒，通過煅燒環(huán)節(jié)脫去水分和去除殘余的三氧化硫，同時還可以將銳鈦型轉(zhuǎn)變成金紅石型。煅燒有利于加強鈦白粉產(chǎn)品的化學惰性和確定其粒度，煅燒后，二氧化鈦經(jīng)研磨、破碎、燒結(jié)成顆粒，然后在對其進行處理。
在煅燒過程中，煅燒尾部連續(xù)排出的尾氣，其主要污染物為二氧化硫、酸霧及二氧化鈦粉塵，這是硫酸法生產(chǎn)鈦白粉中產(chǎn)生廢氣污染物的主要來源。
5、后處理
后處理主要有濕磨、無機包膜、干燥、氣流磨及有機包膜和產(chǎn)品包裝等工序。
①濕磨
將二氧化鈦顆粒在無機或有機分散劑下進行濕磨，將二氧化鈦聚集的粒子盡量磨細解聚，以利于進行無機包膜。濕磨使用的主要設備有介質(zhì)磨，有機球磨、球磨機、砂磨機、重介質(zhì)磨等。
②無機包覆
干燥和濕磨解聚后的二氧化鈦需要進行無機包膜，以屏蔽紫外光，提高鈦白粉的耐候性，我們經(jīng)常使用的無機包膜劑有硅、鋁的氧化物及水和氫氧化物。
③干燥
近幾年來我們開始多采用鋯進行混合包膜，以便于達到耐候、高光澤的效果，采用帶式干燥機、噴霧干燥機等方式進行干燥。
④氣流磨
氣流粉碎與有機包膜，目前采用的粉碎機多數(shù)為扁平式氣流粉碎機，此過程中根據(jù)產(chǎn)品用途加入有機包膜劑。
⑤機包膜和產(chǎn)品包裝
有機包膜劑一方面可以中和鈦白粉表面，避免其重新團聚，起到助磨效果，另一方面改變鈦白粉的表面物理化學性能，提高其在涂料、塑料等物質(zhì)的匹配性及相容性。有機包膜劑多用于涂料有胺、醇胺類、硅烷類，而二甲基硅烷、聚乙醇、三乙醇胺等多用于塑料。
【返回上一頁】
最新產(chǎn)品
- 潤巴Ranbar ZB系列熒光顏料 - 軟塑料用高亮度易分散熒光著色劑
- 塑膠專用環(huán)保耐高溫熒光顏料｜潤巴Ranbar ZS系列 無甲醛配方
- 潤巴Ranbar K系列預分散顏料 | 涂料和油墨用高透明納米顏料色砂
- 潤巴DC系列熒光顏料 | 涂料油墨用高性能耐強溶劑熒光顏料
- 蘇達山Graphtol Carmine HF3C高透明藍光紅有機顏料PR176（塑料纖維用）
- 酞菁綠PG36 | Heliogen Green K9362 | 高性能透明黃光綠有機顏料
- DIC鈦陽化學 Sicotan Yellow L2110 鉻鈦黃 | 涂料用紅相黃無機復合顏料
- DIC Cinquasia Scarlet L3080汽車漆專用高透明黃相猩紅有機顏料
- DIC Irgazin Orange L3250 HD涂料用無鉛高遮蓋DPP橙有機顏料
- 巴斯夫Tinuvin 928光穩(wěn)定劑｜高性能涂料用苯并三唑類紫外光吸收劑
- 潤巴Ranbar Red P1631 | 顏料紅269 | 油墨涂料用高性能藍光紅有機顏料
- 葩麗特Paliotol Yellow L2146HD涂料用高遮蓋紅相黃有機顏料
產(chǎn)品列表
最新文章
- 鈦陽化學Sun Chemical擴建喹吖啶酮顏料產(chǎn)能
- Paint India 2026：鈦陽化學與DIC展示高性能顏料與涂料樹脂最新技術
- 工業(yè)顏料分類指南：無機、有機與功能顏料選型及應用解析
- 全球二氧化鈦市場規(guī)模與趨勢分析（2026–2033）：應用、工藝與區(qū)域預測
- 熱致變色顏料與發(fā)光顏料的混合原理及應用解決方案
- 有機顏料與無機顏料在高性能涂層中的應用與選擇指南
- 中國科學家研發(fā)新型稀土環(huán)保顏料，打破重金屬“魔咒”
- 天然染料與顏料市場分析（2025–2033）：規(guī)模、趨勢與區(qū)域格局
- 科慕Chemours以3.6億美元出售中國臺灣二氧化鈦廠址，加速債務削減與資產(chǎn)優(yōu)化
- 無鎘環(huán)保型無機顏料：基于鈣鈦礦型氧氮化物CaTaO?N與LaTaON?的研究
- 無機顏料與有機顏料在紋繡中的應用影響｜顏料原材料解析
- 分散劑市場研究報告2026–2033｜規(guī)模、份額、結(jié)構(gòu)與區(qū)域趨勢分析
- 全球珠光顏料市場規(guī)模將于2033年達376.9億美元，年復合增長率6.5%
- 感溫變色粉如何制造溫度變色指甲油？揭秘溫度變色美甲原理
- 熒光顏料能一直發(fā)光嗎？揭秘熒光與夜光的本質(zhì)區(qū)別
- 有機顏料市場分析報告（2025–2033）：規(guī)模、份額、趨勢及區(qū)域預測
- 色母粒的含義及重要性｜色母粒在現(xiàn)代塑料制造中的應用解析
- 熱致變色顏料在陶瓷中的應用指南｜印刷工藝、涂層結(jié)構(gòu)與注意事項
- 巴斯夫?qū)⑵涔鈱W增白劑業(yè)務出售給Catexel
- 什么是預分散顏料？核心特點、優(yōu)勢與應用全解析
